背后发凉！消防安装工程质量通病及防备步伐
315发 [2022] 0612104825号 移动版
现场查抄存在质量通病汇总：
（一）管道及支架制作安装
1、立管安装时距墙面间距过大或过小，不切合要求，影响利用及雅观；

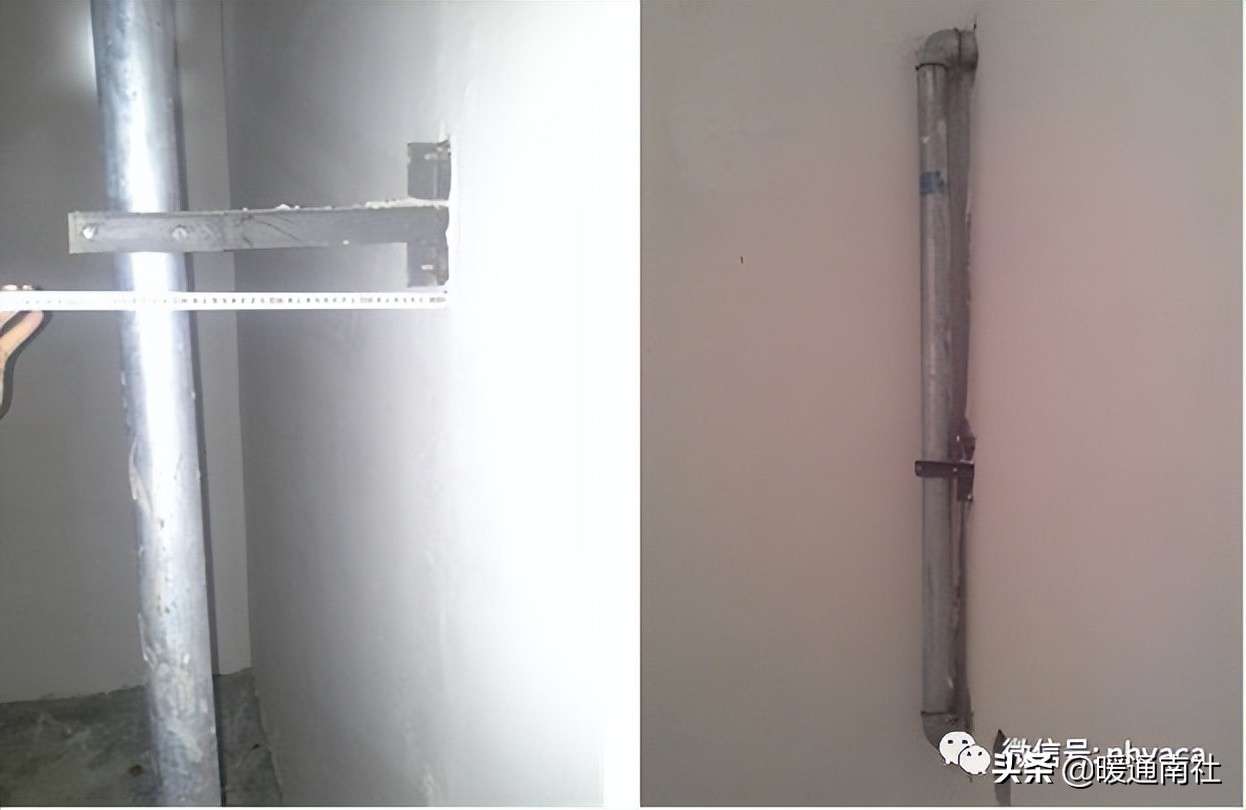

以上是两张差别的图片，一张立管距墙300毫米，另一张靠紧墙面同时不垂直。
范例要求管道的中心线与梁、柱、墙面的最小间隔：

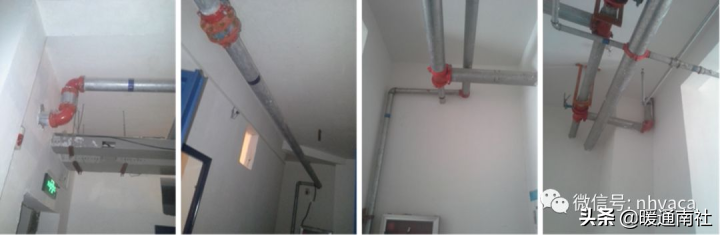

2、立管管道支架制作及安装高度不切合范例要求：
现场查抄立管管道支架安装高度从800毫米至2600毫米的征象都有，有没有安装的，也有安装两个的，光怪陆离，什么样的都有，可以或许切合范例要求的很少，每个项目均有此征象。同时支架制作时角钢的槽朝上，影响受力，影响雅观；支架安装部位不潜伏。
范例要求支架安装高度及个数：
管道支架距地面或楼面的间隔宜为1.5～1.8m，当楼层高度高出5米时，应安装两个支架、匀称摆设。
为范例安装及雅观，要求支架安装高度为1.8米，安装部位在管道与墙面之间的位置，尽大概潜伏；同时要求角钢的槽朝下，同一场合的管卡应同等。
3、程度摆设的管道支架间距及部位不切合范例要求：

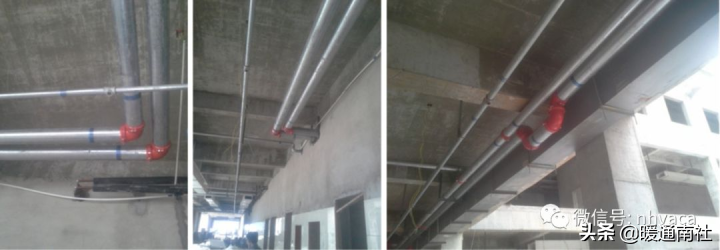

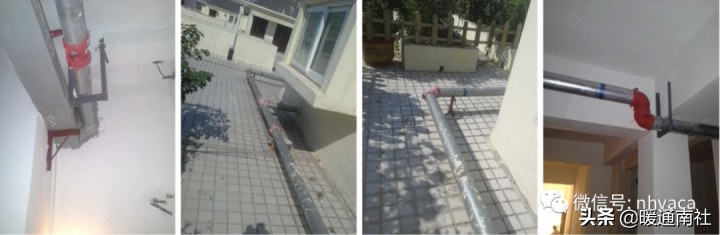

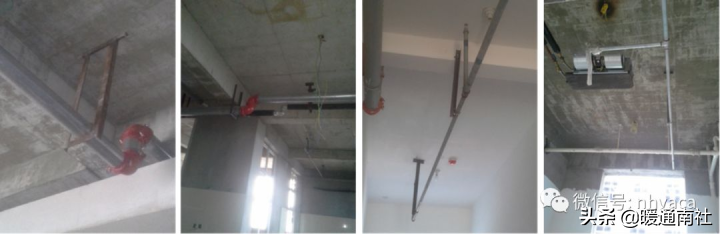

上图表现程度管道安装时出现的种种质量题目：支架不防腐、支架间距过大、支架安装歪斜、弯头三通处没有支架、喷头末了没有牢固支架、管道吊架距喷头间隔过近等征象。

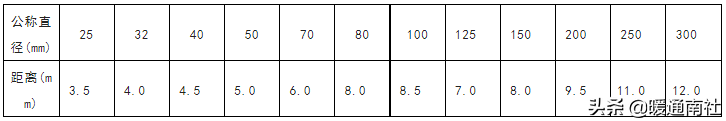

管道支架或吊架之间的间隔
管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应切合计划要求和国度现行有关标准的规定；
管道支架、吊架的安装位置不应妨碍喷头的喷水结果；管道支架、吊架、与喷头之间的间隔不宜小于300mm；与末了喷头之间的间隔不宜大于750mm；
配水支管上每不停管段、相邻两喷头这间的设置的吊架均不宜少于1个；当喷头之间间隔小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m；
程度管道安装的弯头两端300 mm内应增长支架；立管的下端弯头处须安装支架。管道沟槽毗连的卡箍、弯头、三通处都应增设支架，以免沟槽管件受力。
配水干管、配水管应做赤色或赤色环圈标记。赤色环圈标记，宽度不应小于20mm，隔断不宜大于4m，在一个独立的单位内环圈不宜少于2处。
水压试验：
当体系计划事变压力便是或小于1.0MPa时，水压强度试验压力应为计划事变压力的1.5倍，并不应低于1.4MPa；当体系计划事变压力大于1.0MPa时，水压强度试验压力应为该事变压力加0.4MPa。
水压强度试验的测试点应设在体系管网的最低点。对管网注水时，应将管网内的氛围排净，并应迟钝升压，到达试验压力后，稳压30min后，管网应无走漏、无变形，且压力降不应大于0.05MPa。
水压精密性试验应在水压强度试验和管网冲洗合格后举行。试验压力应为计划事变压力，稳压24h应无走漏。
（二）套管安装不范例；
上图表现管道穿楼板时的种种征象，套管不防腐、套管与管道之间间隙不匀称、套管底部与顶板不平、套管上部未超过地坪等征象。
范例要求：管道穿过楼板、墙板时要安排套管，套管的巨细要比管道大两个号；穿过楼板的套管，底部与顶板平，顶部超过地坪20毫米，卫生间的要超过地坪50毫米；安排在墙体内的套管两端要与墙面相平，套管与管道的间隙应采取不燃烧质料填塞密实。套管内部及外露部位要做防腐处理惩罚；套管周边空洞浇筑要用比原楼板标号大一号的砼分层浇筑。
（三）消防箱、消火栓安装高度、方法及配管支架不切合范例

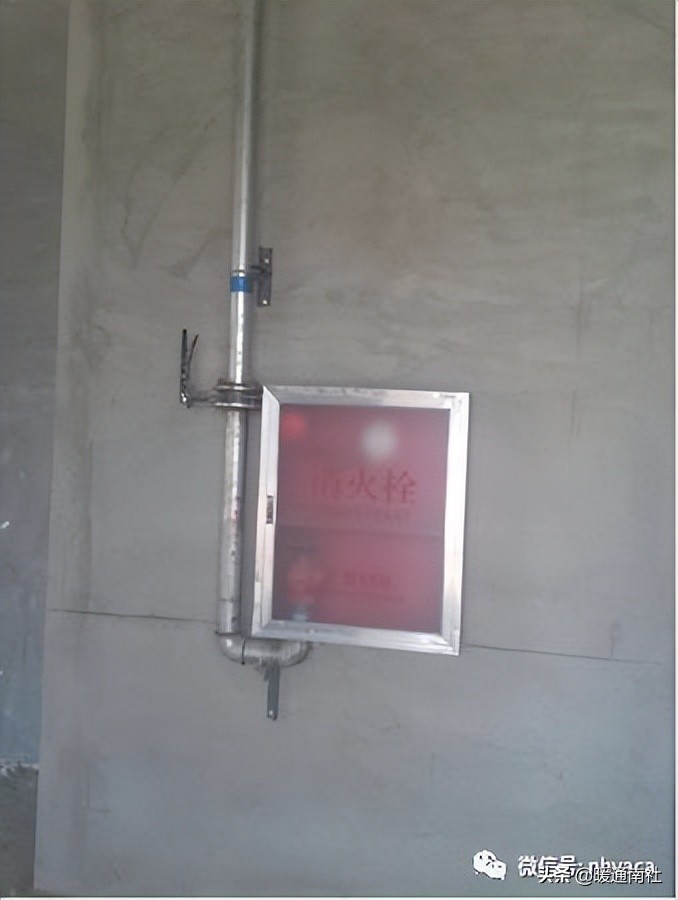

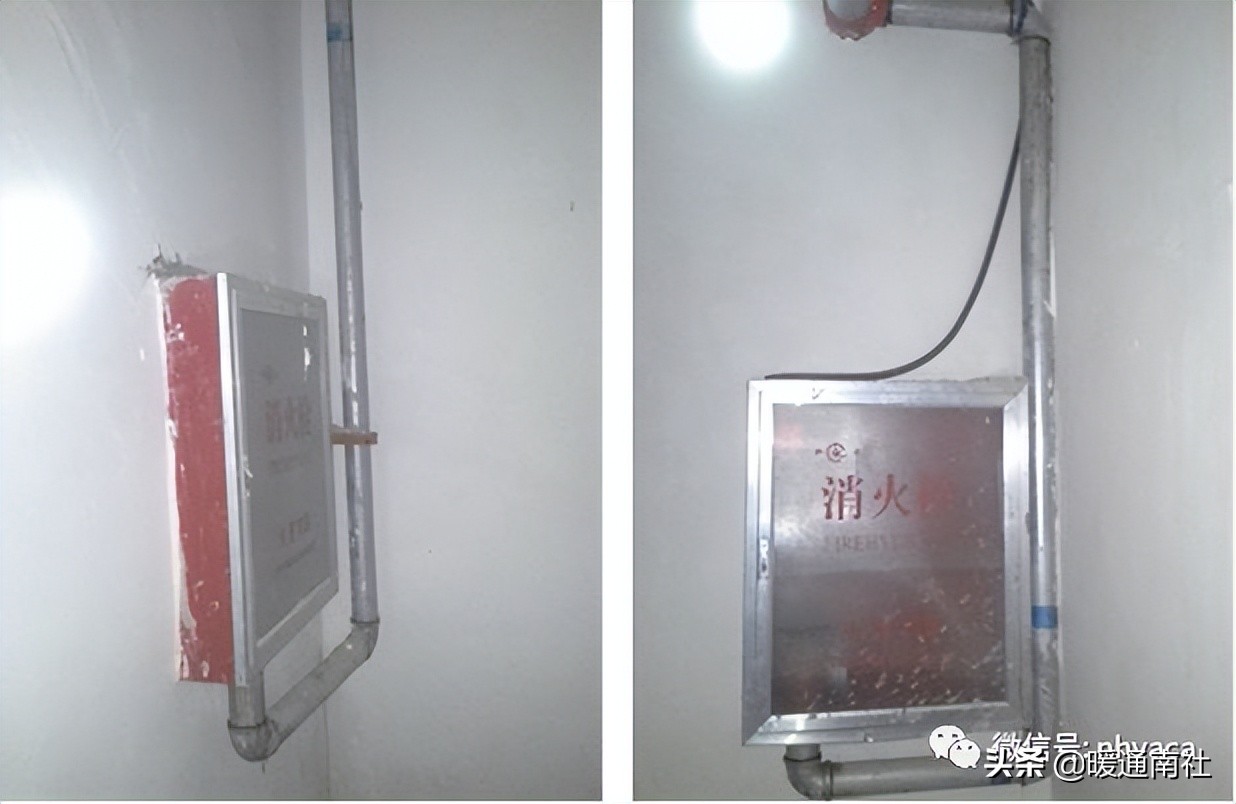

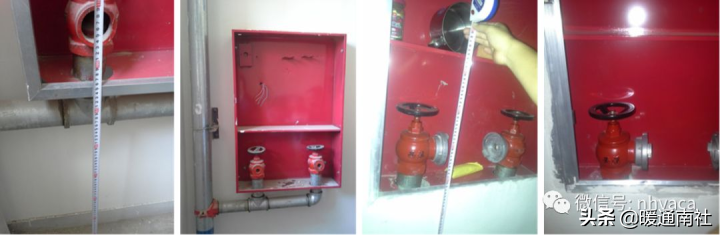

以上图片中表现消火栓口距地、距箱底尺寸均不切合范例要求，栓头不在箱门开门侧，暗装箱体铝合金门框埋在墙体内，暗装箱箱体出墙不同等，消火栓程度支管没有安装支架等征象。
范例要求：消火栓口（中心）距地面宜为1.1米，距近箱侧面不小于140mm，距箱底120 mm~140 mm；消火栓应安装在箱门开启的一侧。消火栓所配支管的立管和程度管都应安装管道支架。
安装比力精确的图片
（四）报警体系装备安装及线路附设不切合范例

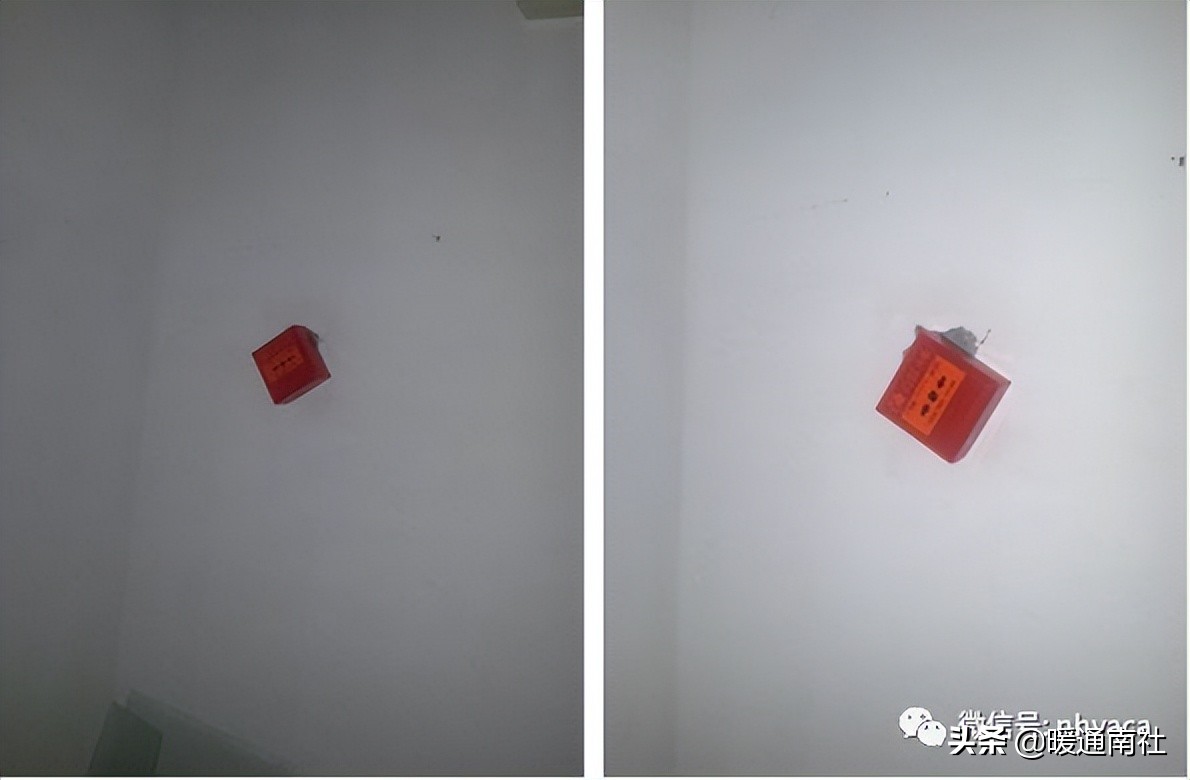

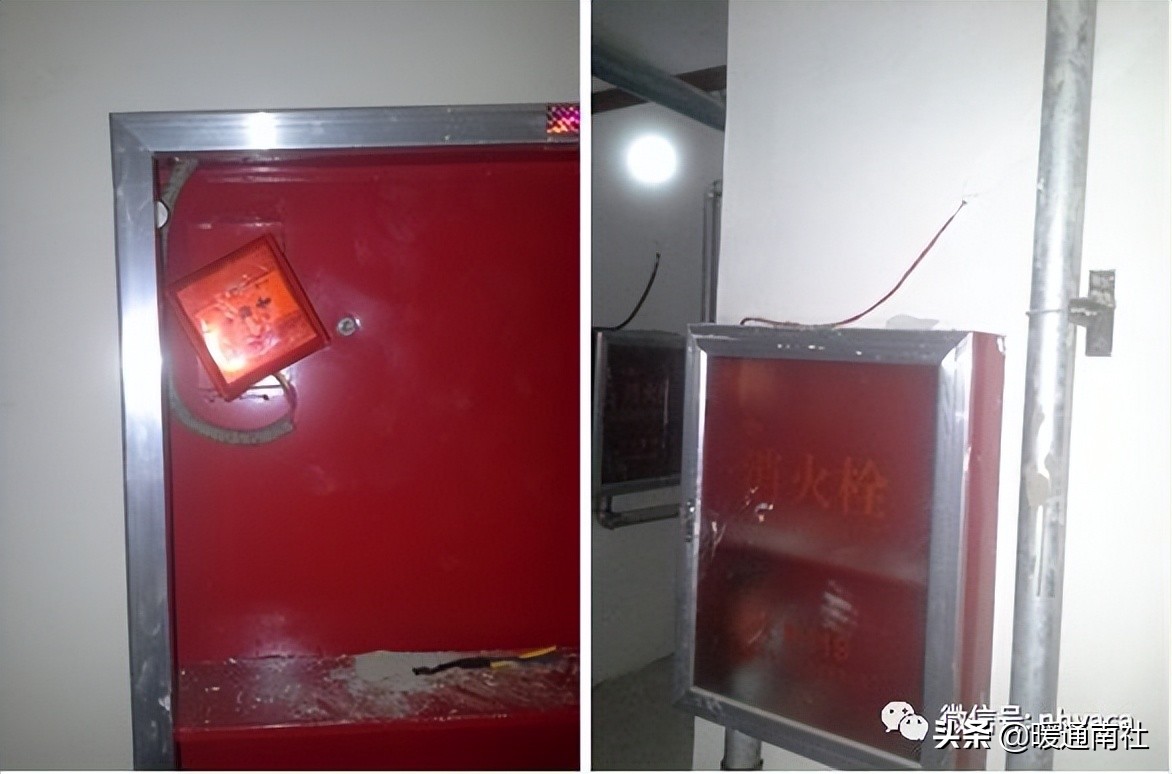

手报按钮牢固不牢固，只牢固一个螺丝。
消火栓按钮牢固不牢固，线路附设不穿管掩护。

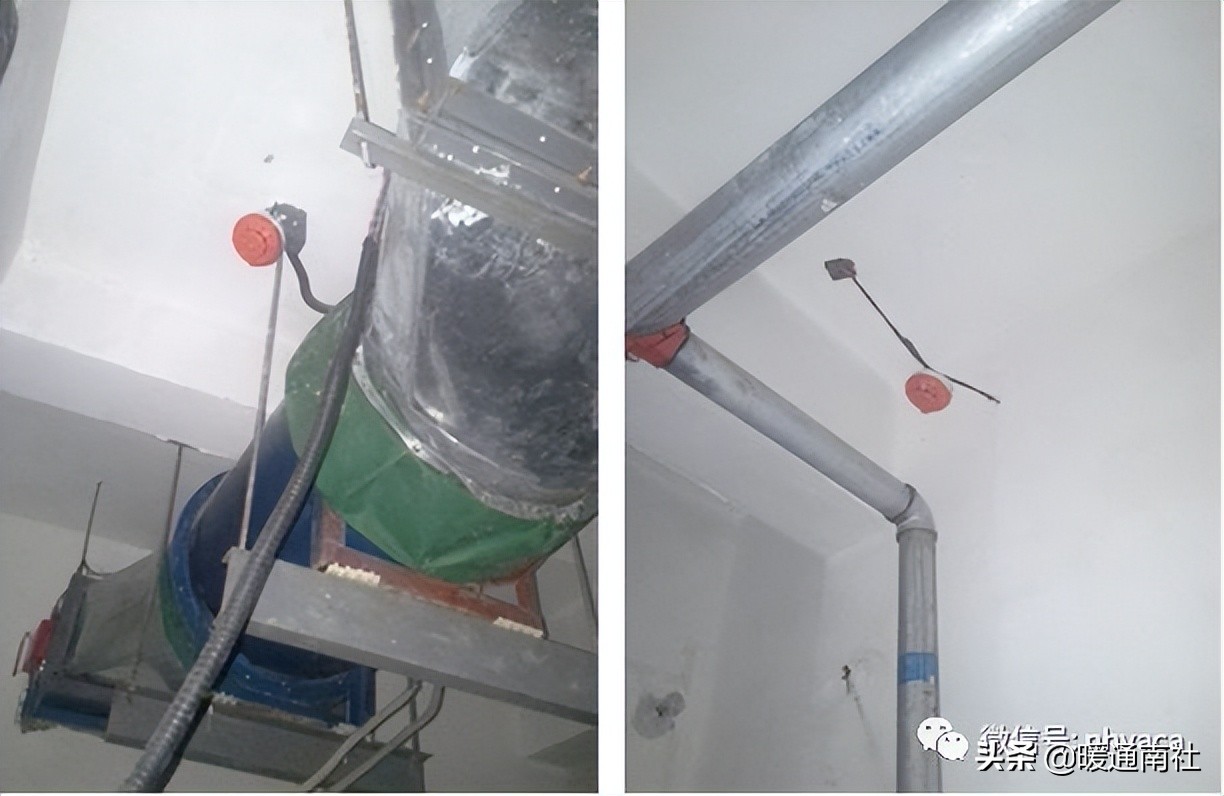

感烟探测器安装在支架上、吊在线路上。

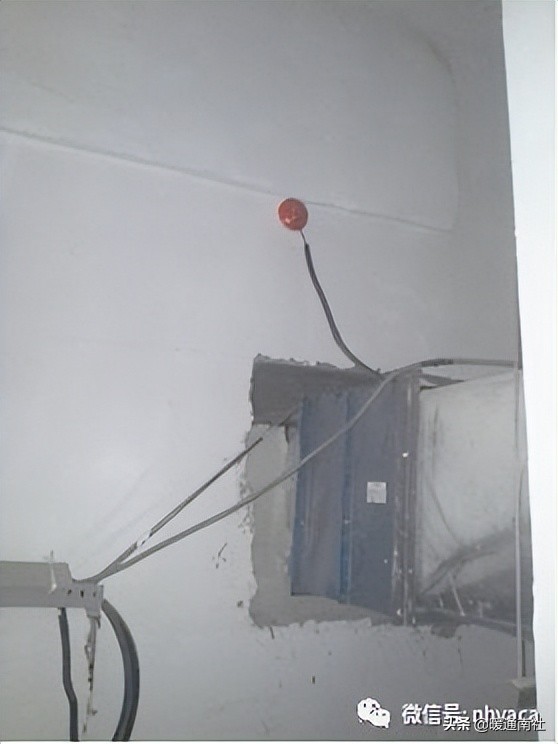

感烟探测器安装在墙体上
主动报警施工验收范例：
1、线管敷设及穿线要求：
在管内或线槽内的穿线，应在构筑抹灰及地面工程竣过后举行。在穿线前，应将管内或线槽内的积水及杂物打扫干净。导线在管内或线槽内，不应有讨论或扭结。
管路高出下列长度时，应在便于接线处装设接线盒：
1）管子长度每高出45m，无弯曲时；
2）管子长度每高出30m，有1个弯曲时；
3）管子长度每高出20m，有2个弯曲时；
4）管子长度每高出12m，有3个弯曲时；
管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的表里侧均应套锁母。
火警主动报警体系导线敷设后，应对每回路的导线用500V的兆欧表丈量绝缘电阻，其对他绝缘电阻值不应小于20M 。
2、点型火警探测器的安装位置，应切合下列规定：
1）探测器至墙壁、梁边的程度间隔，不应小于0.5m。
2）探测器四周0.5m内，不应有遮挡物。
3、探测器至空调送风口边的程度间隔，不应小于1.5m；至多孔送风顶棚孔口的程度间隔，不应小于0.5m。
4、在宽度小于3m的内走道顶棚上设置探测器时，宜居中摆设。感温探测器的安装间距，不应高出10m；感烟探测器的安装间距，不应高出15m。探测器距端墙的间隔，不应大于探测器安装间距的一半。
5、探测器宜水安全装，当必须倾斜安装时，倾斜角不应大于45度。
探测器的＋线应为赤色，－线应为蓝色，别的线应根据差别用途采取别的颜色区分。但同一工程中雷同用途的导线颜色应同等。
探测器底座的外接导线，应留有不小于15cm的余量，入端处应有显着标记。
探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取掩护步伐。
探测器简直认灯，应面向便于职员观察的重要入口方向。
探测器在即将调试时方可安装，，在安装前应妥善保管，并应采取防尘、防潮、防腐化步伐。
（五）对现场半成品未采取掩护步伐

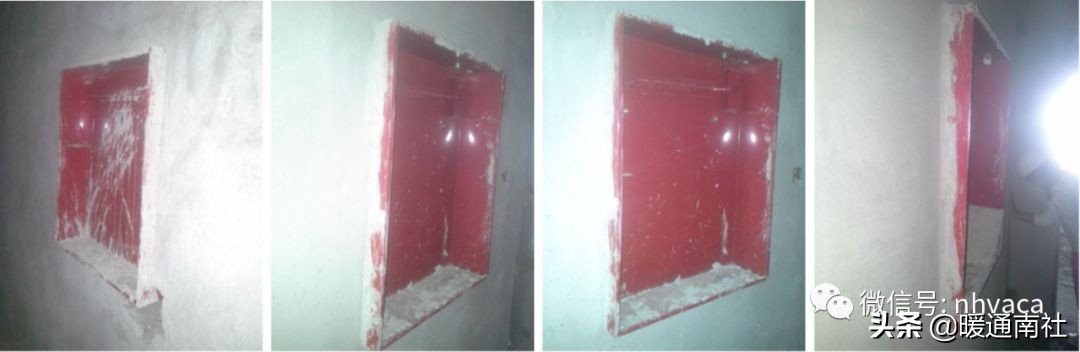

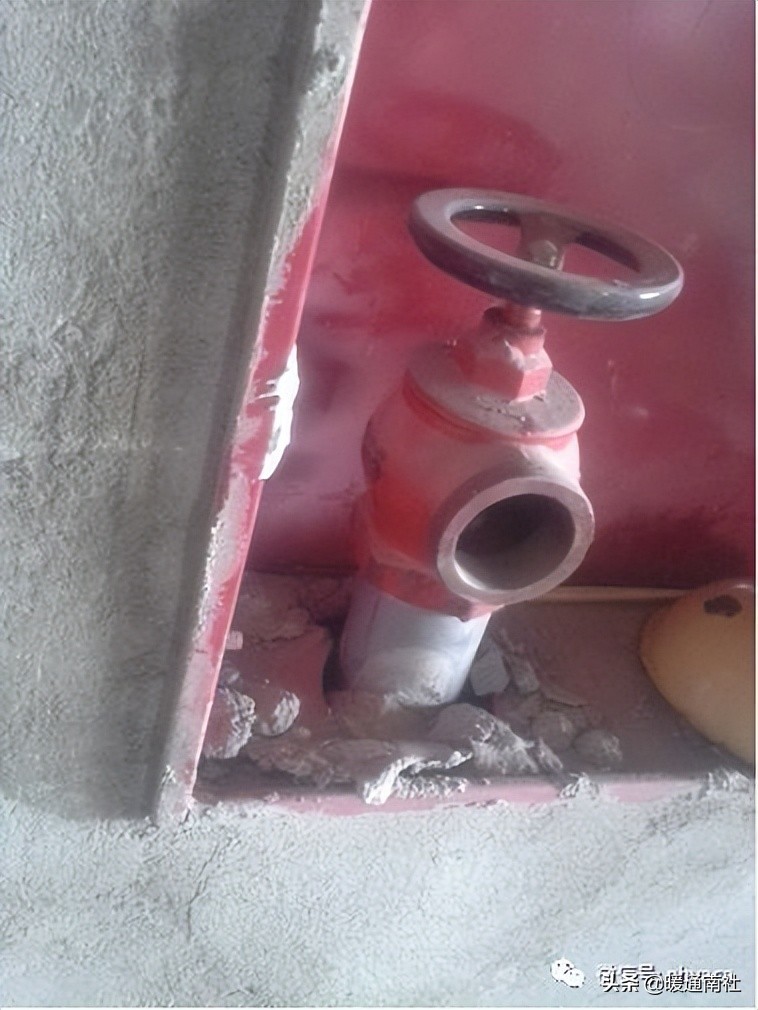

墙体粉刷之前安装的箱体未采取掩护步伐，特别是半明半暗箱，粉刷时水泥、砂浆对箱体污染，很难打扫，导致交工时须重新喷漆。
进入箱体内的线路未用开孔器，用簪子剔凿，粉碎箱体。
对存在质量题目的阐发及施工时需留意的内容：
起重要求工地现场认真人必须很清楚的知道范例、图集要求，施工之前对施工职员要举行技能交底，让每一位施工工人都知道该怎样施工，到达什么样的标准。施工时肯定要先做样板，通过监理、甲方及公司承认后方可大面积施工，克制造成返工征象。施工进程中要求即时发明题目，并立即改正。
本文泉源于互联网，暖通南社整理编辑。
